2.4.1.1.6 NAS. -郭東明

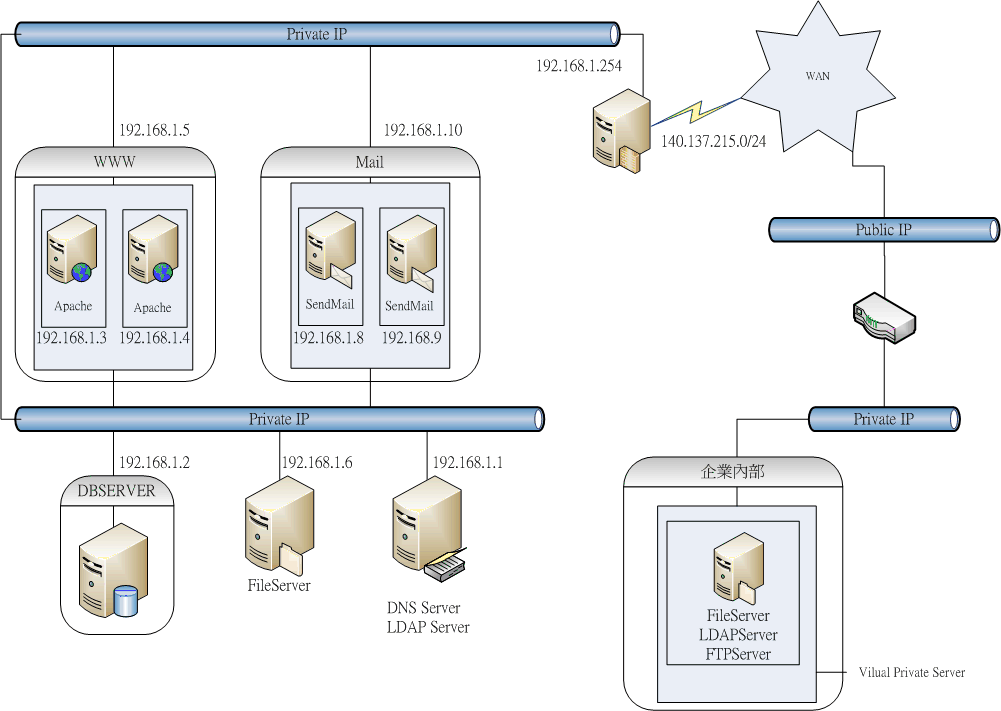

測試環境主機 (範例)

主機OS: freeBSD 使用vmware模擬實機操作

規劃二個硬碟分別為 :

系統安裝磁碟分割區配置 da0 : 1G 的配置如下

/ : 384MB

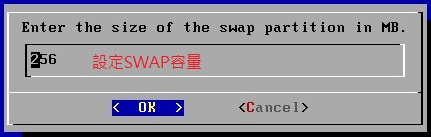

/swap : 256MB

檔案磁碟da1 : 10G 資料儲存磁碟

帳號/密碼:

root / student

網卡設定: (請自行修改)

eth0 IP: 192.168.1.6

                Submask: 255.255.255.0
                gateway:192.168.1.254


安裝需求:

本次採用同樣是Open Source軟體-FreeNAS它是一套檔案伺服器管理軟體，來架設一台NAS網路存儲伺服器。
它是一個非常小巧的作業系統，所有的設定只需透過瀏覽器便可以完成。底層的核心也都使用高效能的FreeBSD。硬體則支援市面上許多的RAID/IDE/SATA擴充卡，無線網卡也可以使用（FreeBSD 6.2 wi[n]系列module）。
其系統需求也相當簡單，只要有128MB的RAM、32MB的硬碟/USB/CF、外加一張網路卡就足夠了。透過瀏覽器便可輕鬆完成設定，使用上實在非常方便因此本次專題這部分需求就選擇使用它了
本次需求必須建立3個目錄，做異地備份(rsync)保存,資料夾分別為 www ，mysql ，mail 以及 cifs分享目錄等，分別製作如後說明~

安裝過程:

下載安裝iso檔 http://sourceforge.net/projects/freenas/
以VMware建立新主機，並使用光碟開機進入安裝模式，這次我安裝的版本是 FreeNAS-i386-0.7.2.5637
支援多國語言版本，過程影片請連結觀看 freenas安裝過程

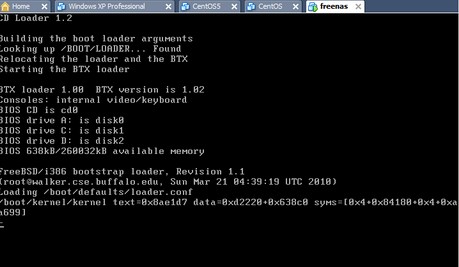

在vmware環境下啟動安裝光碟的畫面

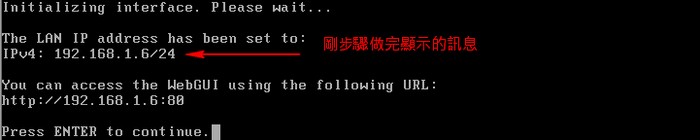

安裝完成後，重新啟動

瀏覽器登入畫面 ip 192.168.1.6 root/student

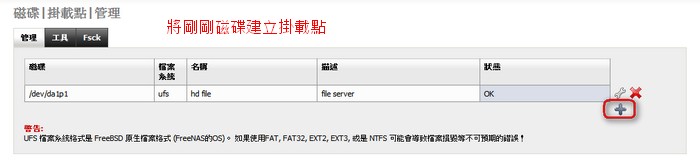

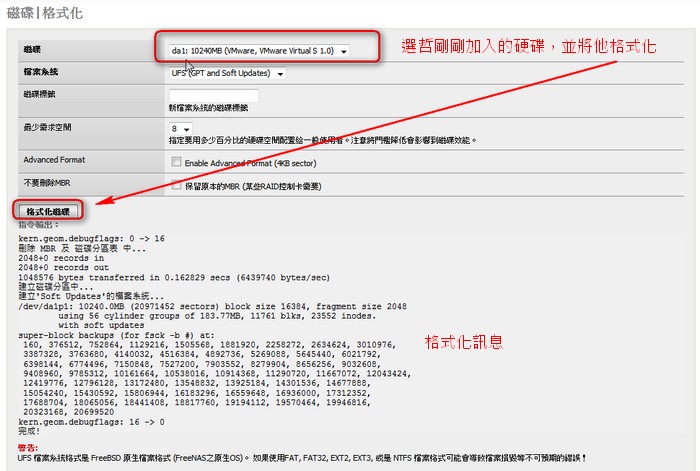

把檔案資料硬碟掛載起來

功能表上面磁碟>>>格式化進入畫面

新增分享目錄 :

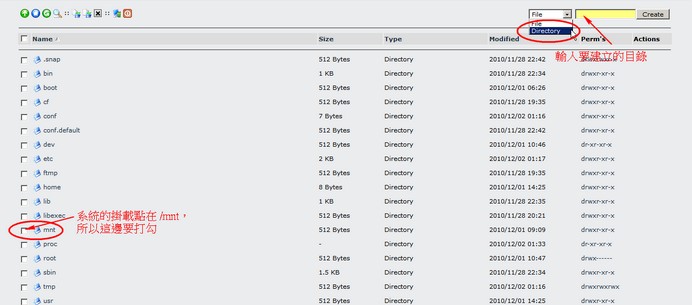

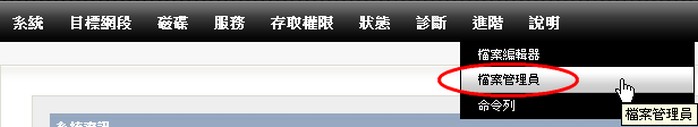

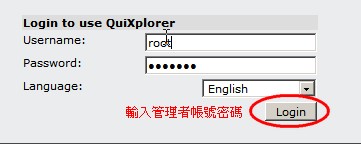

工具列選進階 >>> 檔案管理員

建立完成之後，回到操作畫面，這時就可以啟動需要的服務本次共享資料夾

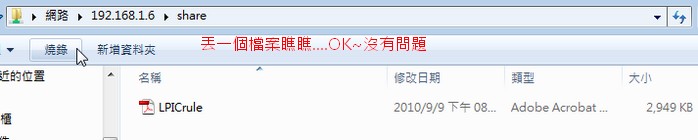

CIFS FTP服務開啟

FreeNAS + Rsync 啟動異地備份服務

製作MYSQL資料庫，及WEB server網頁目錄的排程異地備份，以下啟動 FreeNas 的 rsync 服務來實作這項需求~

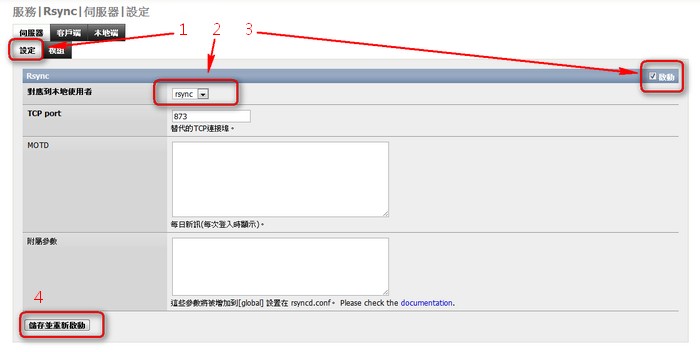

接下來啟動 rsync 服務端設定服務 > rsync 進入設定畫面

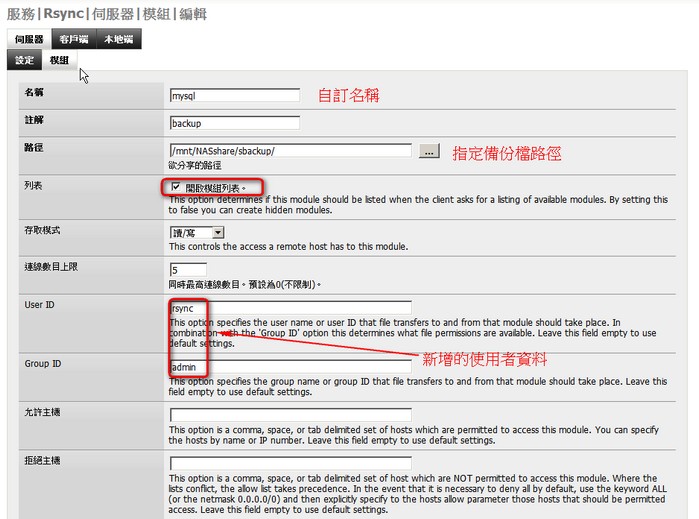

設定完成接下來選模組畫面，依照環境輸入各欄位資訊，完成後記得按下最下面的儲存

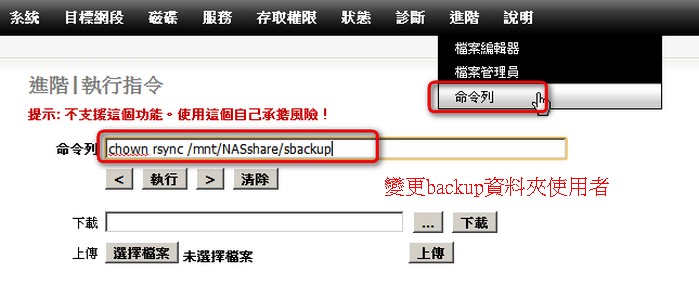

進階 > 命令列 > 手動輸入資料夾的owner為 rsync
ps:這邊要說明一下，由於需求是將mysql主機的database備份儲存到這個伺服器上，因此我們在這邊新增一個專屬資料夾來儲存備份的資料，新增資料夾方式可參考前面敘述,或直接在這命令列輸入
mkdir /mnt/NASshare/目錄名稱也行! 完成記的要按下執行

到這邊 rsync主機端的設定已經完成...

設定client端    由於client端是用linux centos 5 設定方式為~

[root@usd ~]#yum install rsync       安裝套件
[root@usd ~]# chkconfig rsync on   啟動開機服務
[root@usd ~]#/usr/bin/rsync -avR --delete /var/lib/mysql/ rsync@192.168.1.6::mysql
building file list ... rsync: link_stat "/usr/lib/mysql/–delete" failed: No such file or directory (2)
done
./
admin/db.opt
joomla/
joomla/db.opt
joomla/jos_banner.MYD
.
.   中間省略
.
sent 12711 bytes received 16 bytes 25454.00 bytes/sec
total size is 4553930 speedup is 357.82
備份完成 !

編訂一個排程程序
[root@mysql mysql]# crontab -u root -e

0 24 * * * /usr/bin/rsync -avR --delete /usr/lib/mysql/ rsync@192.168.1.6::backup

crontab: installing new crontab

各設定檔資訊:

rsync 相關參數說明請參考 http://samba.org/ftp/rsync/rsync.html

-v , --verbose 輸出訊息
-a, --archive archive mode 權限保存模式,相當於 -rlptgoD 參數
-R, --relative 使用相對路徑

備份過程中有出現這個錯誤訊息,後來是把原本的指令參數-rvlHpogDtS 改用 -avR 就好了~乖乖
rsync error: some files could not be transferred (code 23) at main.c(892) [sender=2.6.8]

驗證:

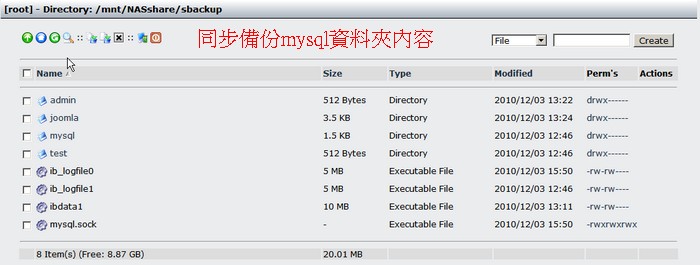

實際觀察 FreeNas 備份資料夾的檔案是否完成!
